Переход центральный и односторонний
Description

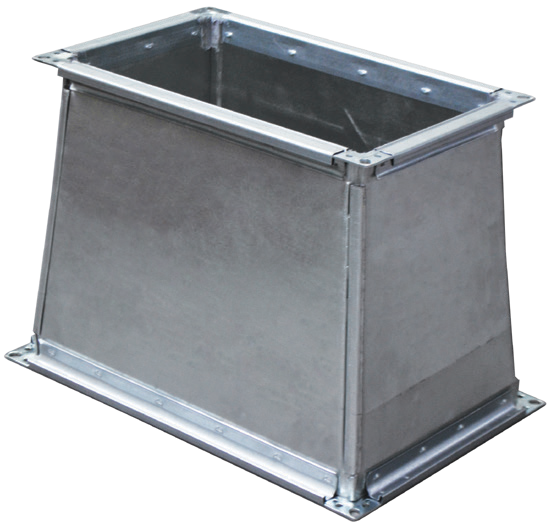

Переход прямоугольный необходим для соединения участков воздуховодов разных сечений, что помогает уменьшить или увеличить площадь сечения без изменения направления потока воздуха. Изделия оснащены фланцами для соединения с воздуховодами, оборудованием и фасонными изделиями.
Для заказа переходов односторонних нужно указывать тип перехода или сторону смещения перехода по направлению движения воздуха (вид Е).
| Сечение АxB→CxD (большая сторона), мм | Длина L , мм |
Шинорейка | |||
| <600 или P/2 <900 | 300 | Ш20 | Ст. оц.0,5 мм | ||
| ≥600 или P/2 =900 | 300 | Ш20 | Ст. оц.0,7 мм | ||
| ≥1000 | 300 | Ш30 | Ст. оц.1 мм | ||
Примечание: Lmin=200мм, если перепад сторон более чем 1 к 2, то соответственно длина L увеличивается.
