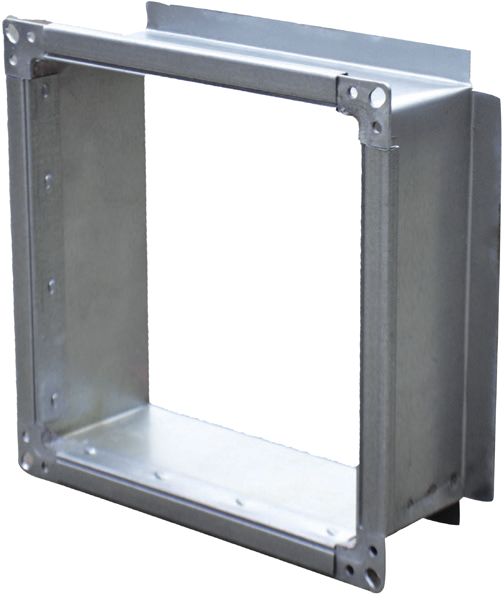

Врезка прямоугольная
Description
Врезка прямоугольная используется для установки в одну из стенок воздуховода, чтобы создать отвод воздушного потока от основной магистрали. Применение врезки прямоугольной является прямой заменой тройника.
Монтаж
По стандарту с одной стороны врезки, по краю проходит отбортовка, с другой – фланцевое соединение.
Непосредственно перед монтажом необходимо сделать отверстие, чтобы установить прямоугольную врезку в воздуховод.
Врезка прямоугольная изготавливается в двух видах:
- для прямоугольного воздуховода. Применяется, когда необходимо ее вмонтировать в воздуховод прямоугольного сечения;
- для круглого воздуховода. Применяется, когда необходимо ее вмонтировать в воздуховод круглого сечения.
| Сечение AxB (большая сторона), мм | Шинорейка | |||
| <600 или P/2<900 | Ш20 | Ст. оц. 0,5 мм | ||
| ≥600 или P/2=900 | Ш20 | Ст. оц. 0,7 мм | ||
| ≥1000 | Ш30 | Ст. оц. 1 мм | ||
Примечание: L min = 50 мм
Пример заказа:
Врезка 300×100 в 500×300 — 10шт. Врезка 300×100 в Ø500 — 10шт
