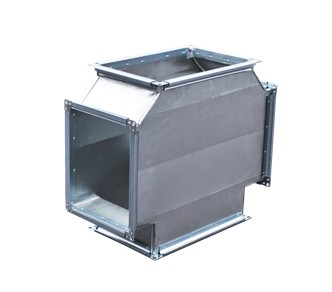

Крестовина
Description
Крестовина прямоугольная используется для двойного разветвления систем прямоугольных воздуховодов. Может содержать различные сечения врезок.
Монтаж
Стандартно врезки устанавливаются во второй размер B.
При заказе размер сечения прямого участка AхB записывается первым.
Размеры врезок СхD, EхF записываются вторыми.
Размеры сторон врезок C, E параллельные оси воздуховода, записываются первыми.
| Сечение AxB CxD ExF (большая сторона), мм |
Шинорейка |
|||
| <600 или P/2<900 | Ш20 | Ст.оц. 0,5 мм | ||
| ≥600 или P/2=900 | Ш20 | Ст. оц. 0,7 мм | ||
| ≥1000 | Ш30 | Ст. оц. 0,9 мм | ||
Пример заказа:
Крестовина 500×200/200×200/200×200 L=400 — 10шт. (врезки 200×200 и 200×200)
